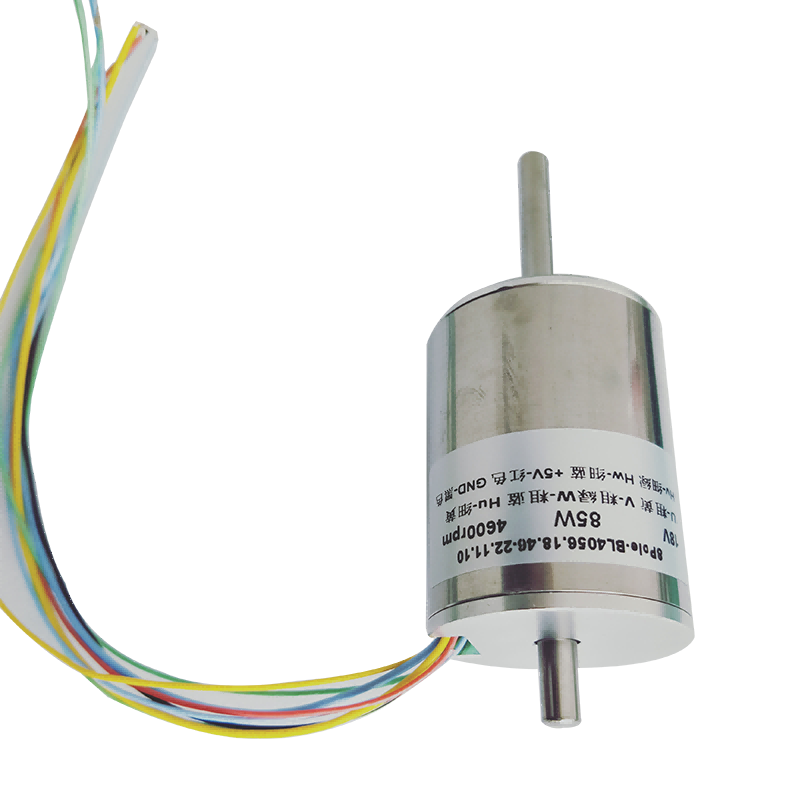

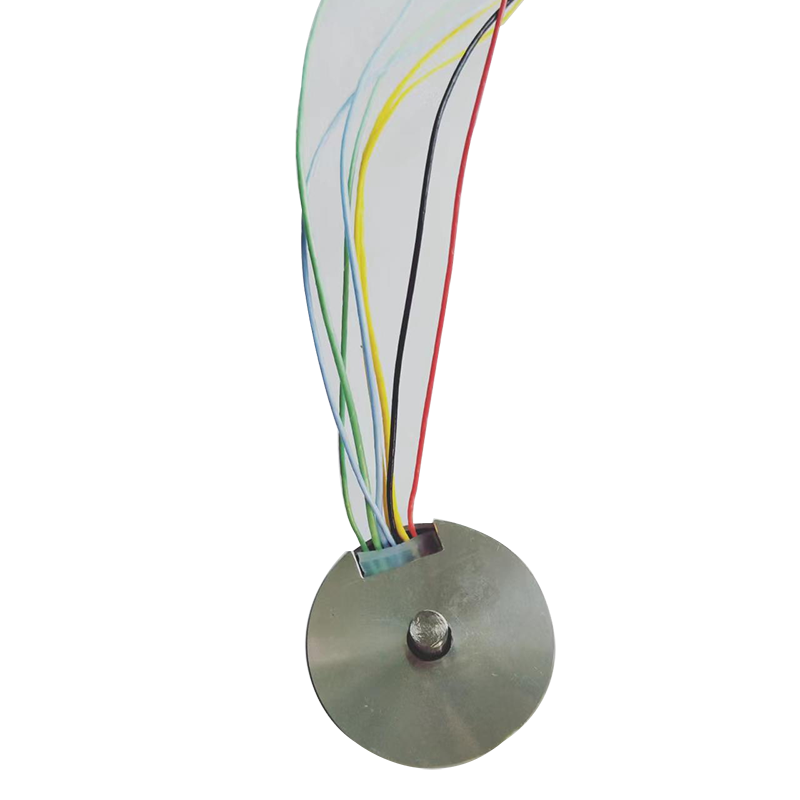

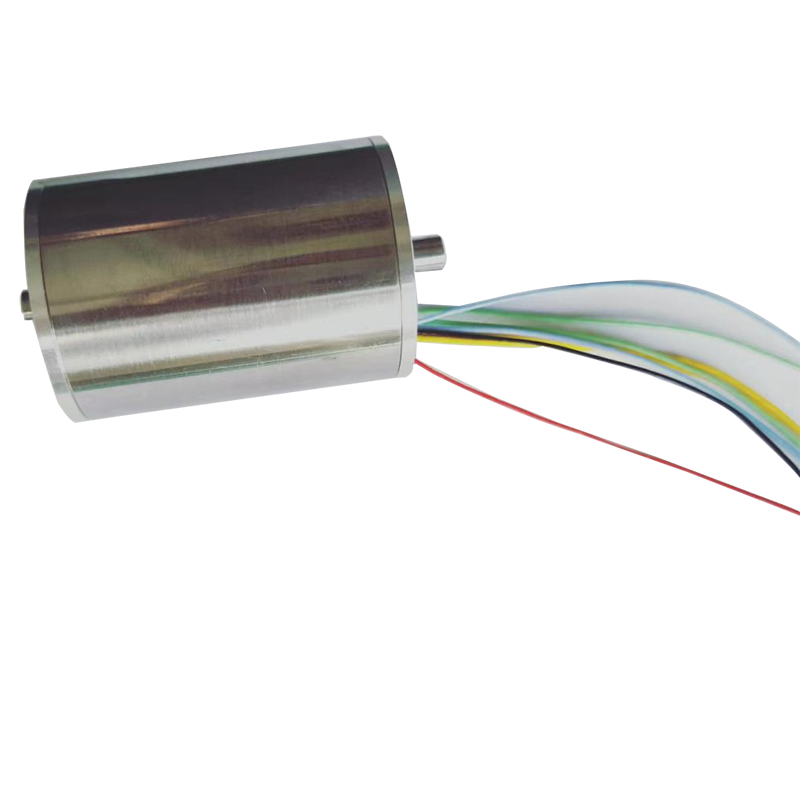

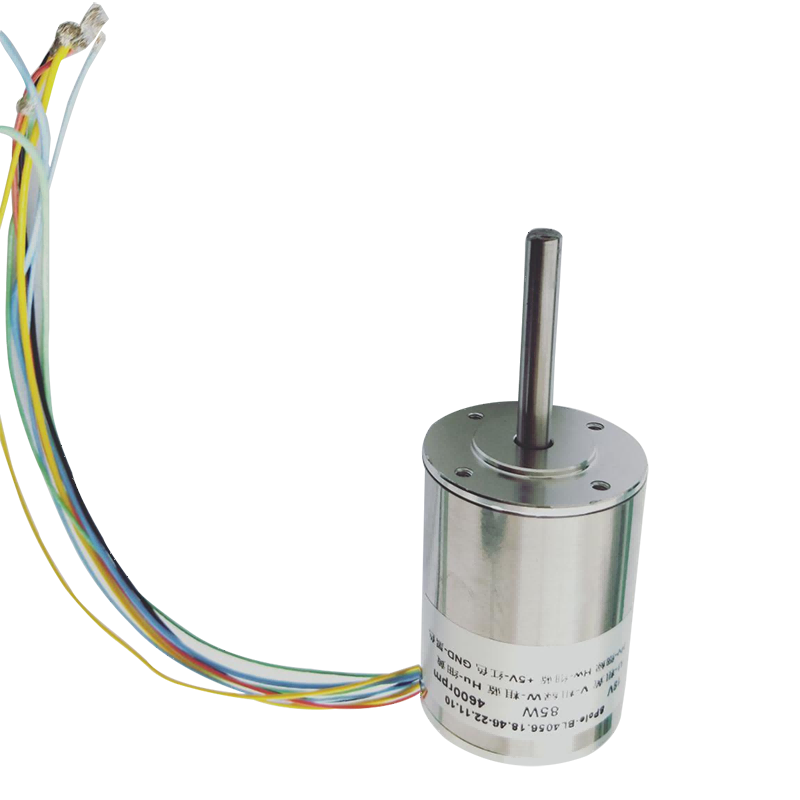

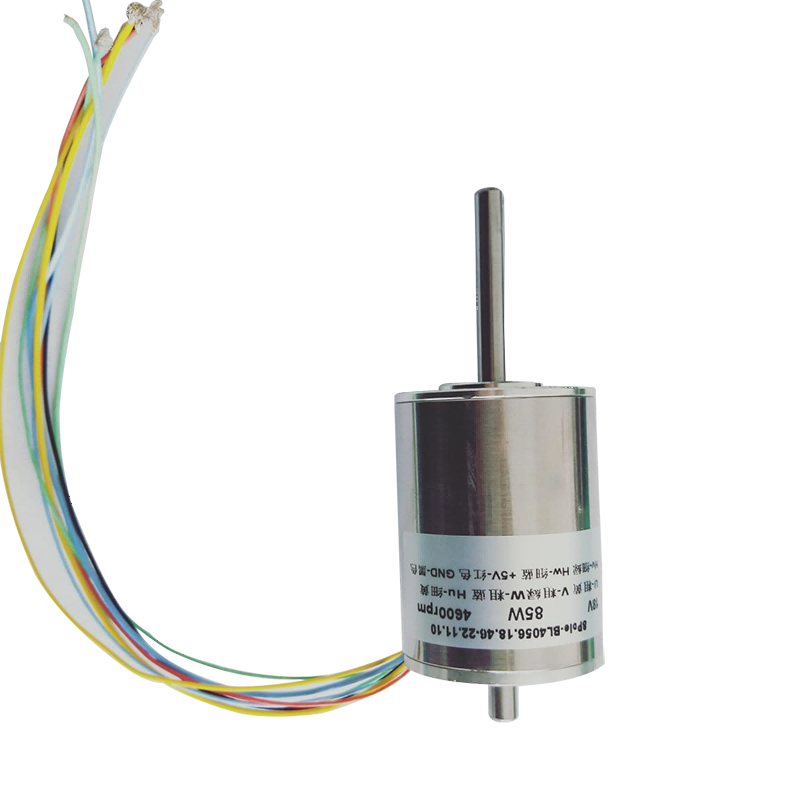

40 mm borstlös likströmsmotor med hallsensor
  • 40 mm borstlös likströmsmotor med hallsensor40 mm borstlös likströmsmotor med hallsensor
  • 40 mm borstlös likströmsmotor med hallsensor40 mm borstlös likströmsmotor med hallsensor
  • 40 mm borstlös likströmsmotor med hallsensor40 mm borstlös likströmsmotor med hallsensor
  • 40 mm borstlös likströmsmotor med hallsensor40 mm borstlös likströmsmotor med hallsensor
  • 40 mm borstlös likströmsmotor med hallsensor40 mm borstlös likströmsmotor med hallsensor
  • 40 mm borstlös likströmsmotor med hallsensor40 mm borstlös likströmsmotor med hallsensor

40 mm borstlös likströmsmotor med hallsensor

Du kan vara säker på att köpa skräddarsydd RuiXing 40 mm borstlös likströmsmotor med hallsensor från oss. Vi kommer att försöka ständigt förbättra våra produkter, processer och effektiviteten i vårt kvalitetsledningssystem för att bättre betjäna våra kunder.

Skicka förfrågan

Produktbeskrivning

Du kan vara säker på att köpa skräddarsydd RuiXing 40 mm borstlös likströmsmotor med hallsensor från oss. Sammantaget är motorer med hallsensorer ett användbart och effektivt sätt att förbättra prestanda och kontroll av elmotorer i en mängd olika applikationer.

EC-i4056.8 Pole Technique Parameter

MOTORPARAMETER


Nominell effekt
W 85.0 100.0
Märkspänning
Volt
18 48
Motstånd
Ohm
0.35 2
Ingen lasthastighet
rpm
4600 5000
Ström utan belastning
mA
330 150
Hastighet konstant
rpm/V
256 104
Vridmoment konstant
mNm/A
37.15 91.15
Hastighet/vridmoment konstant
rpm/mNm 2.41 2.29
Stall Aktuell
mA
51429 24000
Stall vridmoment
mNm
1910 2188
Max. Effektivitet
%
85 85
Induktans
mH
0.111 0.76
Mekanisk tidskonstant
Fröken
1.72 1.69
Rotor tröghet
gcm²
67.97 70.47
Hos Max. Produktion

Nuvarande
mA
5500 2440
Vridmoment
mNm
204 222
Fart
rmp
3985 4357
Produktion
W 85 101

MÅTT




MOTORKARAKTERISTISKA


● Omgivningstemperaturområde -40~+100℃
● Max. lindningstemperatur 155℃
● Antal stolppar 4
● Antal faser 3
● Vikt 300g
● Max.hastighet 8000rpm
●Avsluta uppspelning  <0.15
● Diametralt spel ≤0,025
● Lead definition :

Tjock-gul   Motorlindning  Pin1;

Tjockgrön    Motorlindning  Pin2;

Tjock-blå      Motorlindning  Pin3;

Röd               +5V                Pin4;

Svart             GND                Pin5;

Tunn-gul    Hall sensor      Pin6;

Tunn-grön     Hallsensor      Pin7;

Tunn-blå       Hallsensor      Pin8.




BLDC4058 Teknikparameter

MOTORPARAMETER


Nominell effekt
W
70
Märkspänning
Volt
24
Motstånd
Ohm
1.55
Ingen lasthastighet
rpm
8500
Ström utan belastning
mA
320
Hastighet konstant
rpm/V
354
Vridmoment konstant
mNm/A
26.42
Hastighet/vridmoment konstant
rpm/mNm
20.78
Stall Aktuell
mA
15484
Stall vridmoment
mNm
409
Max. Effektivitet
%
73
Induktans
mH
0.44
Mekanisk tidskonstant
Fröken
15.88
Rotor tröghet
gcm²
72.78
Hos Max. Produktion
Nuvarande
mA
4200
Vridmoment
mNm
111
Fart
rmp
6009
Produktion
W
70

MÅTT




MOTORKARAKTERISTISKA


● Omgivningstemperaturområde -40~+100℃
● Max. lindningstemperatur 155 ℃
● Antal stolppar 1
● Antal faser 3
● Vikt 410g
● Max.hastighet 12000rpm
●Sluta spelningen <0.15
● Diametralt spel ≤0,025
● Lead definition :

Tjock-gul   Motorlindning  Pin1;

Tjockgrön   Motorlindning  Pin2;

Tjock-blå     Motorlindning  Pin3;

Röd              +5V                Pin4;

Svart            GND               Pin5;

Tunn-gul   Hall sensor     Pin6;

Tunn-grön   Hallsensor      Pin7;

Tunn-blå    Hallsensor       Pin8.



BLDC4080 Teknikparameter

MOTORPARAMETER


Nominell effekt
W 170.0 150.0
Märkspänning
Volt
24 24
Motstånd
Ohm
0.14 0.25
Ingen lasthastighet
rpm
10000 8500
Ström utan belastning
mA
550 300
Hastighet konstant
rpm/V
417 354
Vridmoment konstant
mNm/A
22.86 26.89
Hastighet/vridmoment konstant
rpm/mNm 2.55 3.29
Stall Aktuell
mA
17419 96000
Stall vridmoment
mNm
3918 2582
Max. Effektivitet
%
89 89
Induktans
mH
0.075 0.075
Mekanisk tidskonstant
Fröken
2.39 3.09
Rotor tröghet
gcm²
89.24 89.24
Hos Max. Produktion
Nuvarande
mA
7450 7150
Vridmoment
mNm
170 192
Fart
rmp 9565 7474
Produktion
W 170 150

MÅTT




MOTORKARAKTERISTISKA


● Omgivningstemperaturområde -40~+100℃
● Max. lindningstemperatur 155℃
● Antal stolppar 1
● Antal faser 3
● Vikt 600g
● Max.hastighet 18000rpm
●Sluta spelningen <0.15
● Diametralt spel ≤0,025
● Lead definition :

Tjock-gul   Motorlindning  Pin1;

Tjockgrön   Motorlindning   Pin2;

Tjock-blå      Motorlindning  Pin3;

Röd             +5V                  Pin4;

Svart           GND                 Pin5;

Tunn-gul   Hall sensor      Pin6;

Tunngrön    Hallsensor       Pin7;

Tunn-blå      Hallsensor       Pin8.



Hot Tags: 40 mm borstlös likströmsmotor med hallsensor, Kina, tillverkare, leverantörer, fabrik, tillverkad i Kina, anpassad, pris
